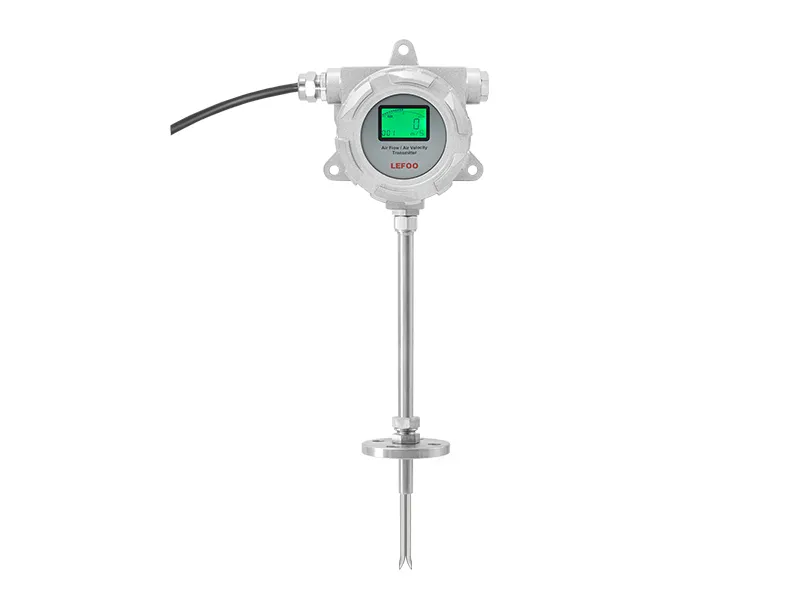

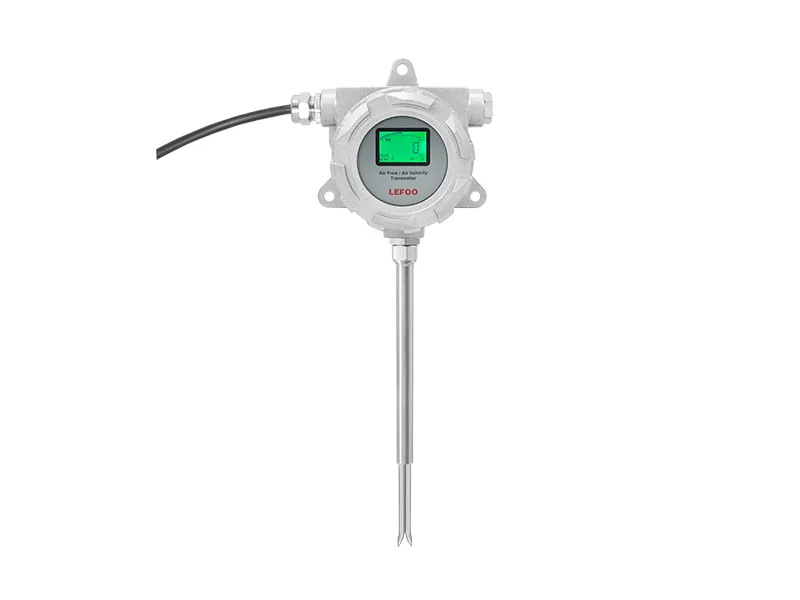

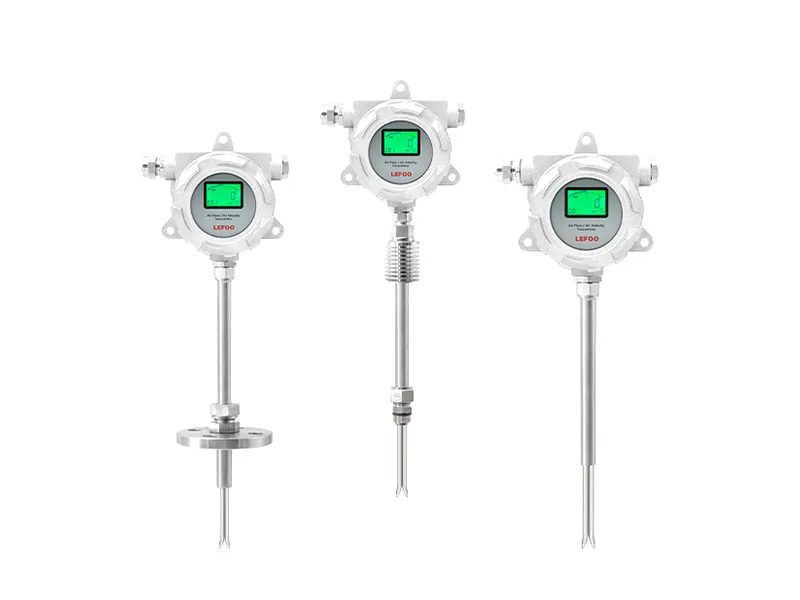

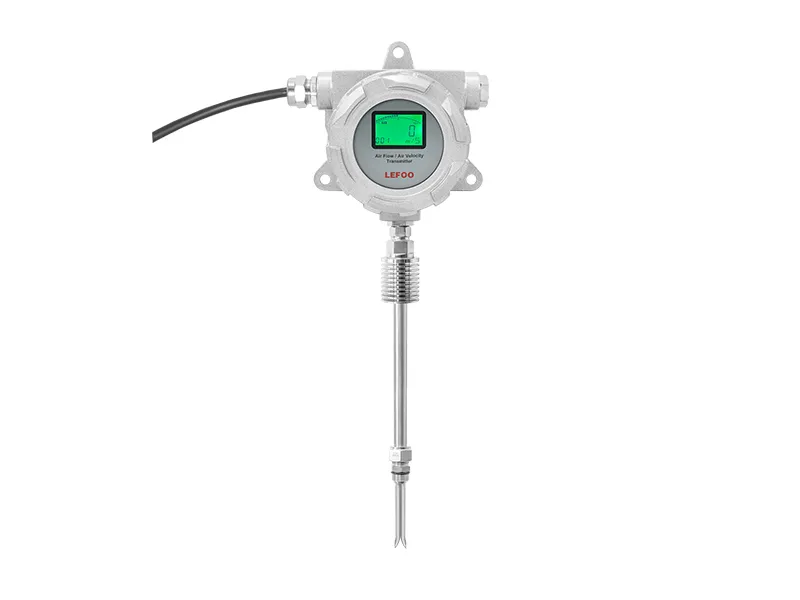

Il trasmettitore integrato antideflagrante e per alte temperature LFS73 per velocità/volume d'aria è un tipo di trasmettitore adatto per ambienti ad alta temperatura e a prova di esplosione per la misurazione del flusso di gas; converte la portata / il flusso di gas in segnali elettrici e li trasmette al sistema di controllo. La gamma di misura può essere regolata tramite un pulsante in loco. Dotato di custodia con grado di protezione IP65, è adatto per sistemi di gestione dell'energia, controllo VAV e ventole, controllo dell'inquinamento ambientale, controllo coperture fumi, ventilazione di forni e caldaie e altri settori.
Caratteristiche
* Dotato di nucleo ad alta precisione MEMS per micro-pressione;
* Ampio intervallo di temperatura di lavoro e alta precisione;
* Display digitale LCD;
* Perfetta protezione da sovratensione e inversione di polarità, elevata affidabilità a lungo termine;
* Gamma di misura regolabile;
* Elevata stabilità e lunga durata;
* Custodia con protezione IP65.
| Trasmettitore Integrato Antideflagrante e Alta Temperatura per Velocità e Portata d'Aria LFS73 | |
| Mezzo di misura | Aria o gas neutro |
| Campo di misura |
Velocità dell'aria : 0~30 m/s (il campo può essere regolato tra 5 ~ 30 m/s) 0~100 m/s (il campo può essere regolato tra 35 ~100 m/s) Portata d'aria : portata d'aria personalizzata (max. 99999 m³/h) |
| Pressione di sovraccarico | 10 kPa (0-30 m/s); 80 kPa (0~100 m/s) |
| Precisione① | ± 3.0% FS (velocità dell'aria > 3 m/s) |
| Temperatura di lavoro | Unità principale : -20°C ~ 70°C; sonda : -40°C ~ 450°C |
| Temperatura di compensazione | -10°C ~ 60°C |
| Temperatura di stoccaggio | Unità principale : -40°C ~ 80°C |
| Tempo di risposta | 0,5 s / 1,0 s (predefinito) / 2 s / 4 s |
| Grado di protezione | IP65 |
| Interfaccia elettrica | Cavo a sei conduttori, diametro del cavo 8 mm |
| Segnale di uscita | 4~20 mA & 0~10 V CC & RS485 |
| Alimentazione➁ | 12~30 V CC / 24 V CA±20% |
| Consumo energetico | ≤1,5 W |
| Materiale dell'involucro | Alluminio pressofuso |
| Comunicazione | Interfaccia standard RS-485, protocollo Modbus RTU |
| Certificazioni | ROHS, CE |
| Grado di protezione antideflagrante | Ex db IIC T6 Gb |
| Display | Display digitale LCD retroilluminato |
① Condizioni ambientali: temperatura: 20℃, umidità: 45% UR, pressione atmosferica: 1035 hPa.
➁Quando il prodotto utilizza l'alimentazione CA, si consiglia di utilizzare un'alimentazione CA isolata.

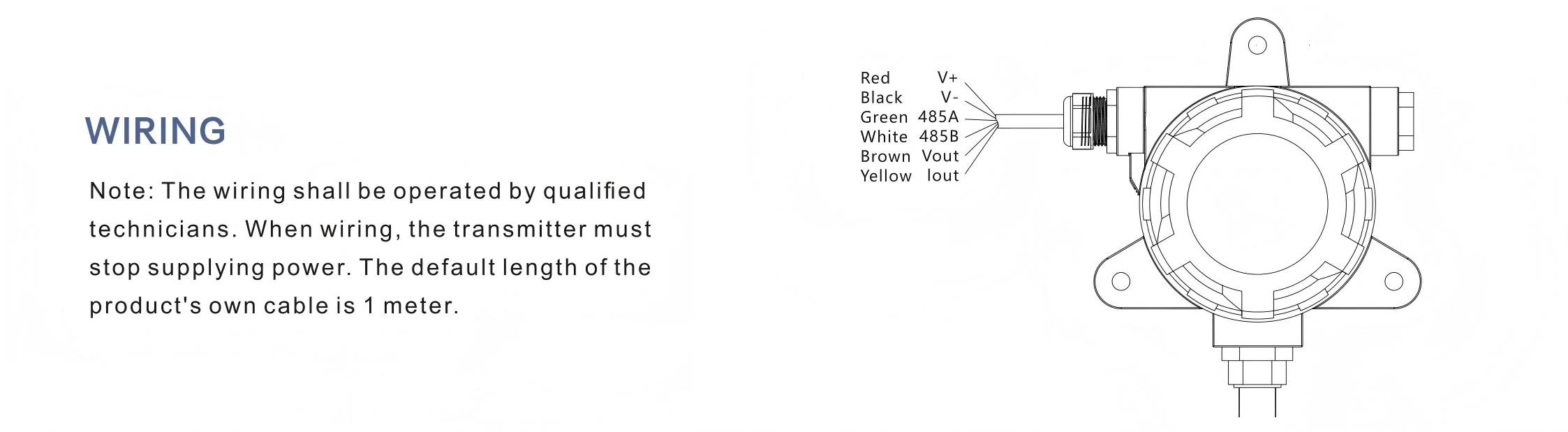

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(2).jpg"){kind=spacer}
| Funzione del filo | Colore | Istruzioni di cablaggio | Note |
| V+ | Red | Terminale positivo | |
| V- | Nero | Terminale negativo | |
| 485A | Verde | Interfaccia di comunicazione 485 |
Per diverse uscite, Conservare solo i fili necessari. |
| 485B | Bianco | ||
| Vout | Marrone |
Porta di uscita di tensione 0-10 V CC, collegare al Power+ del multimetro, e l'altra estremità del multimetro collegare a V- |
|
| Iout | Giallo |
Porta di uscita di corrente 4-20 mA, collegare al Power+ del multimetro e l'altra estremità del multimetro collegare a V-. |

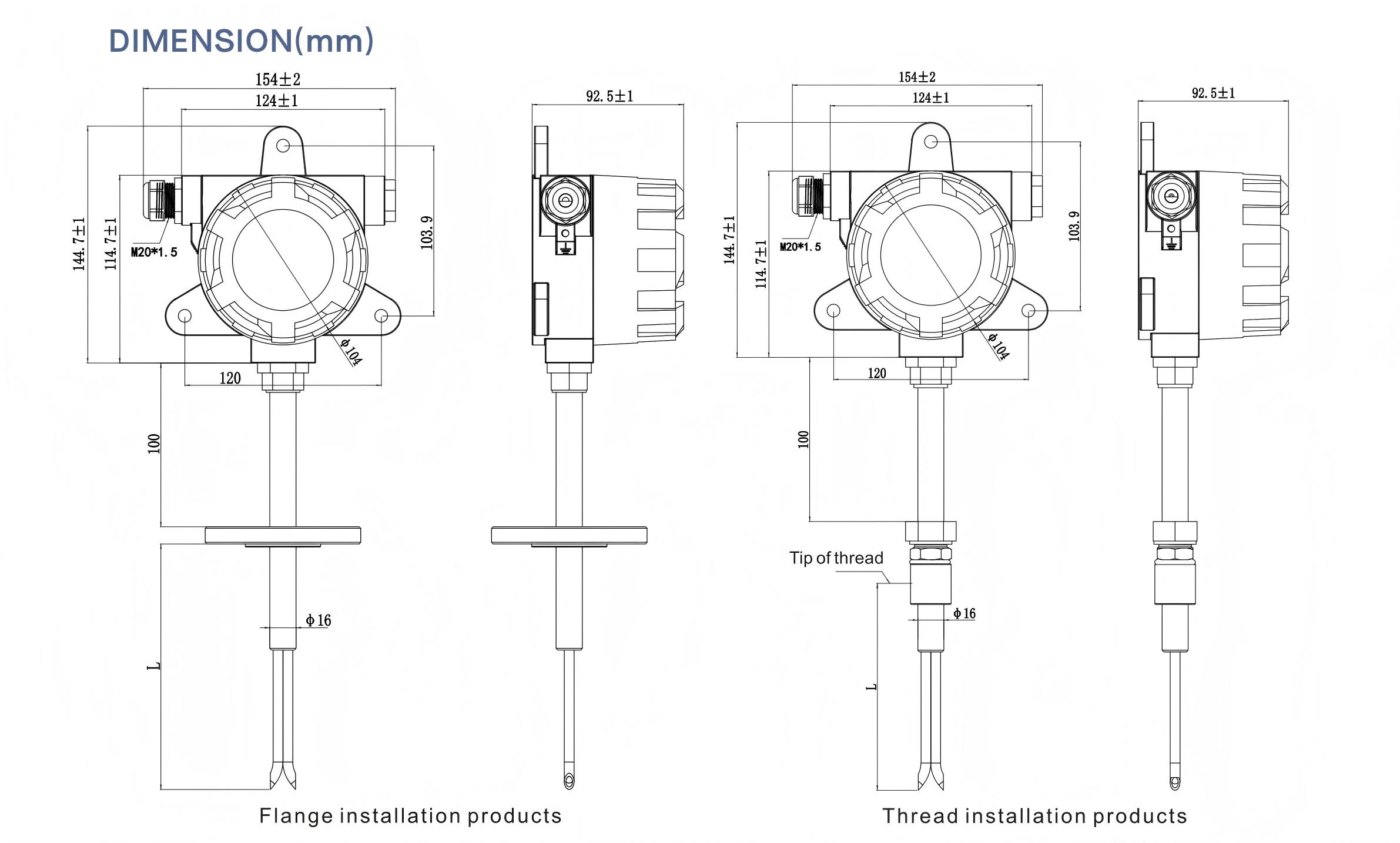

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_03(1).jpg"){kind=spacer}

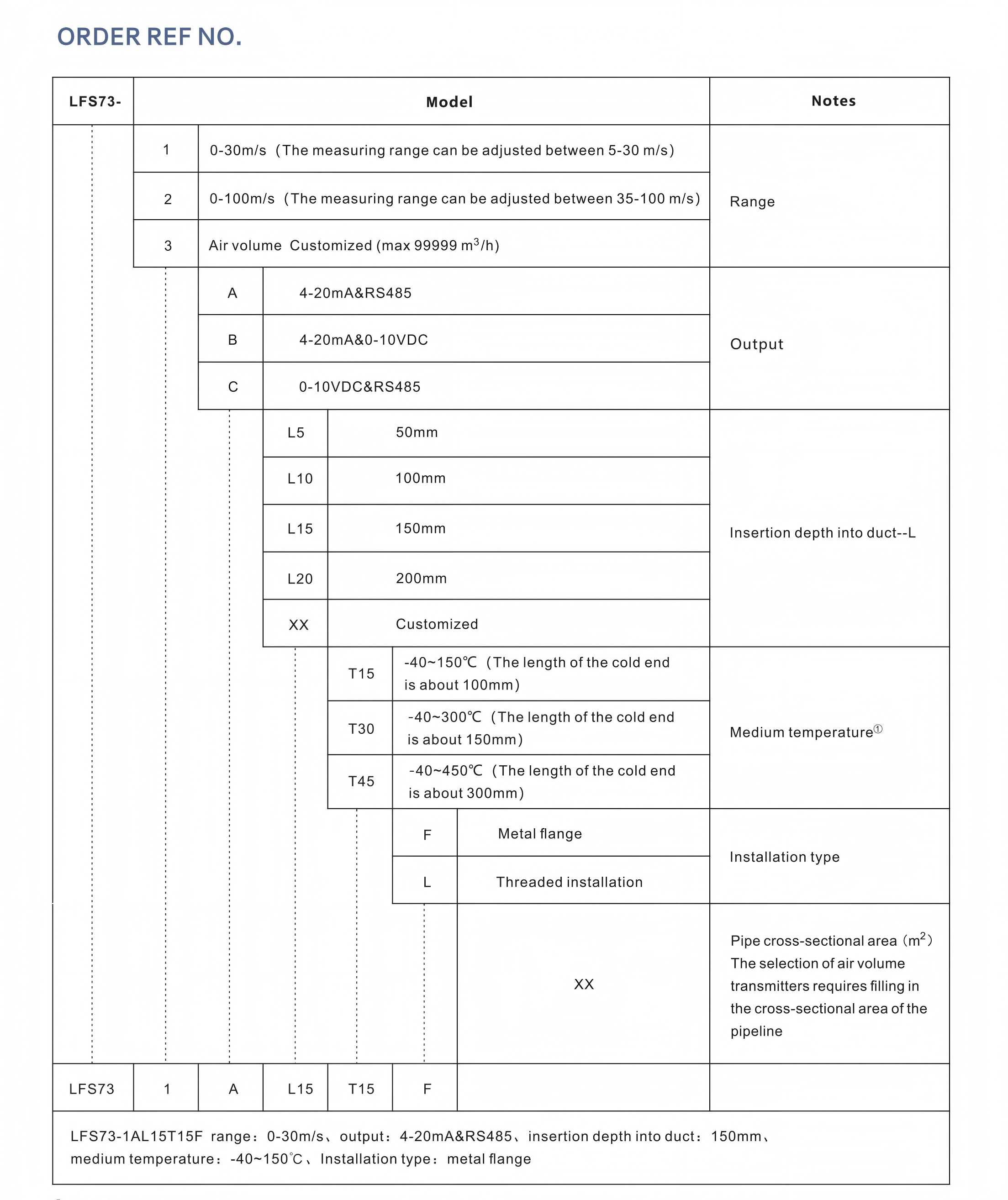

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_04(1).jpg"){kind=spacer}
① Per i prodotti T30/T45, la sonda è dotata di un dissipatore di calore di serie, la cui lunghezza è di circa 10 cm. La lunghezza dell'estremità fredda si riferisce alla lunghezza dal corpo del prodotto alla tubazione di installazione.
Con nucleo micro-pressione MEMS ad alta precisione;
ampia gamma di temperature di lavoro e alta precisione;
Display digitale LCD;
Protezione perfetta contro sovratensioni e inversione di polarità, elevata affidabilità a lungo termine;
Campo di misura regolabile;
Elevata stabilità e lunga durata;
Involucro con protezione IP65.
The Trasmettitore integrato di velocità/portata d'aria antideflagrante e per alte temperature LFS73È progettato per l'uso in ambienti dove sono presenti alte temperature e gas esplosivi. Le sue principali aree di applicazione includono:
Sistemi di gestione dell'energia: Viene utilizzato per monitorare e controllare il flusso d'aria per ottimizzare il consumo energetico.
VAV (Volume d'Aria Variabile) e controllo dei ventilatori: Il dispositivo viene impiegato per regolare il flusso d'aria negli impianti HVAC, garantendo efficienza nel trattamento dell'aria e nella ventilazione.
Controllo dell'inquinamento ambientale: Aiuta a misurare e controllare la qualità dell'aria nelle industrie dove il controllo dell'inquinamento è cruciale, garantendo il rispetto degli standard ambientali.
Controllo fumi e incendi: Utilizzato nei sistemi di estrazione fumi, l'LFS73 aiuta a controllare il flusso d'aria negli impianti di ventilazione per la sicurezza in caso di incendio.
Ventilazione di forni e caldaie: Il trasmettitore è ideale per garantire un corretto flusso d'aria in ambienti ad alta temperatura come forni industriali e caldaie, prevenendo il surriscaldamento o una combustione inefficiente.
Queste caratteristiche lo rendono uno strumento versatile e critico in varie applicazioni industriali ad alto rischio e sensibili alla temperatura.
