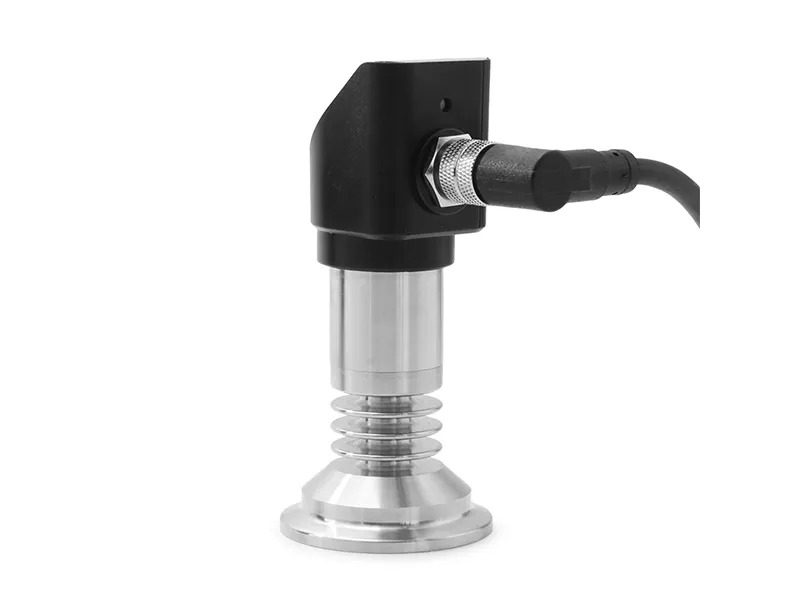

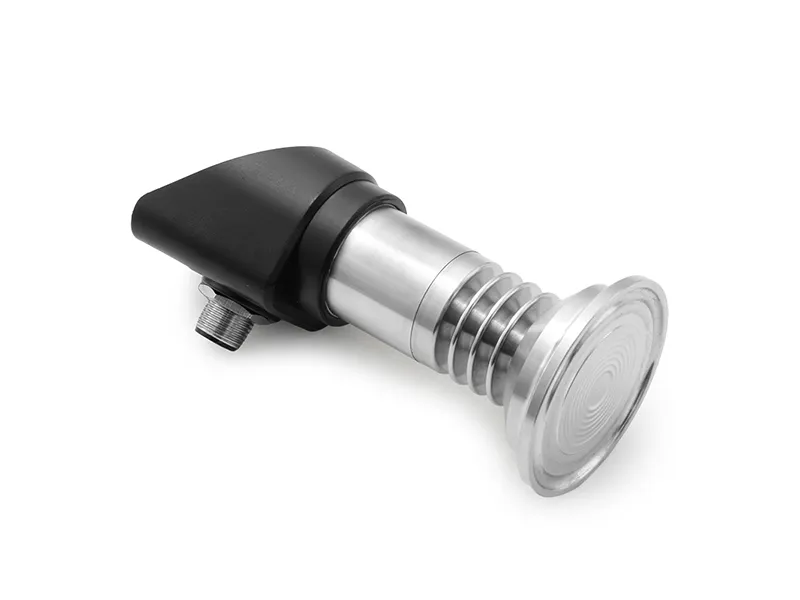

Il pressostato LFDS68 è un dispositivo completamente elettronico, utilizza un sensore piezoresistivo al silicio ad alta precisione e alta stabilità con un circuito di condizionamento del segnale dedicato. È dotato di display digitale in loco, un'uscita analogica 4-20 mA, due uscite di commutazione elettroniche o un'uscita a relè e molteplici opzioni di connessione di pressione filettate o a morsetto Tri-Clamp. Questo dispositivo compatto integra misurazione della pressione, visualizzazione, uscita e controllo. È flessibile, facile da usare, sicuro e affidabile, ampiamente utilizzato in: automazione industriale; protezione ambientale; industria petrolchimica; sistemi di trattamento delle acque.

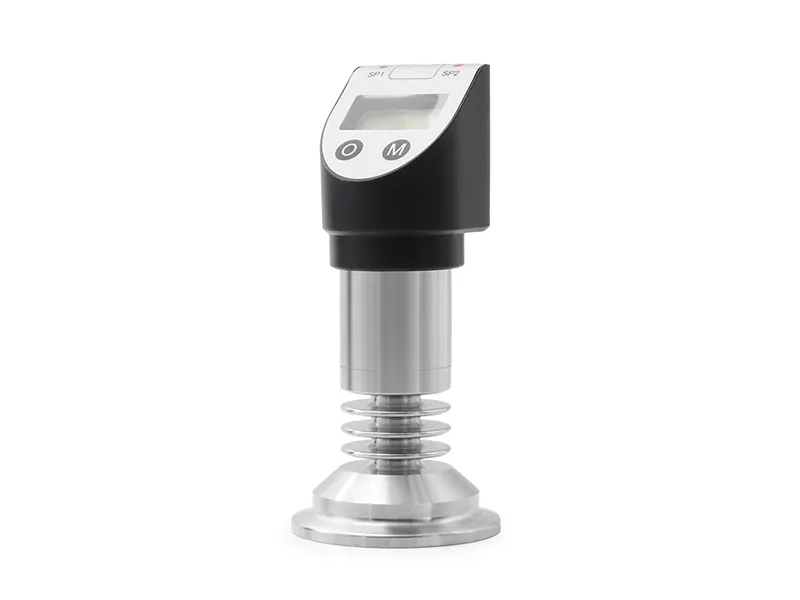

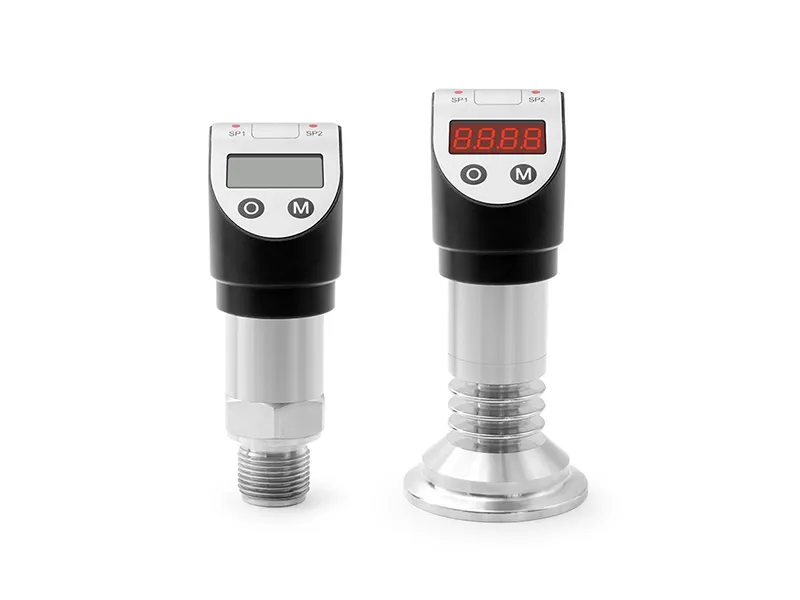

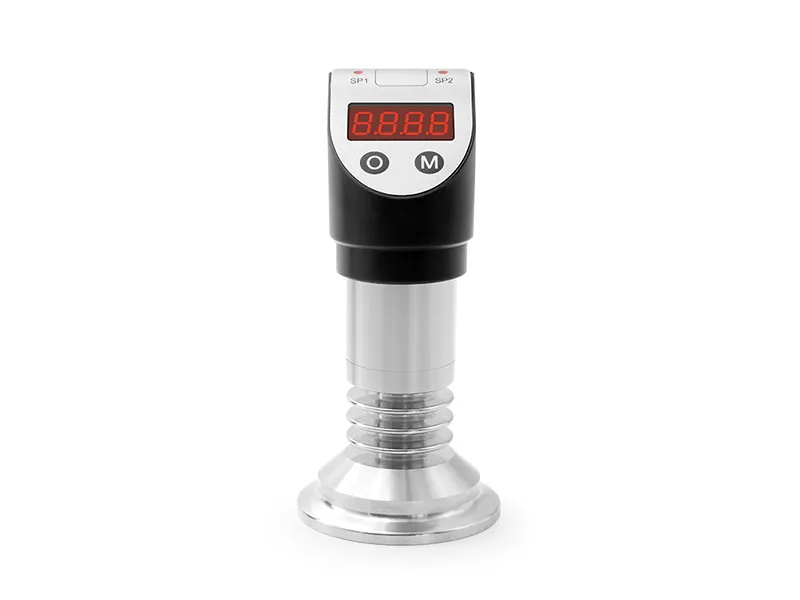

* Display LED o LCD a 4 cifre in loco;
* Supporta vari tipi di uscite di commutazione (PNP, NPN, relè);
* Facile configurazione dei parametri tramite pulsanti;
* Indicatori LED per il monitoraggio dello stato di commutazione;

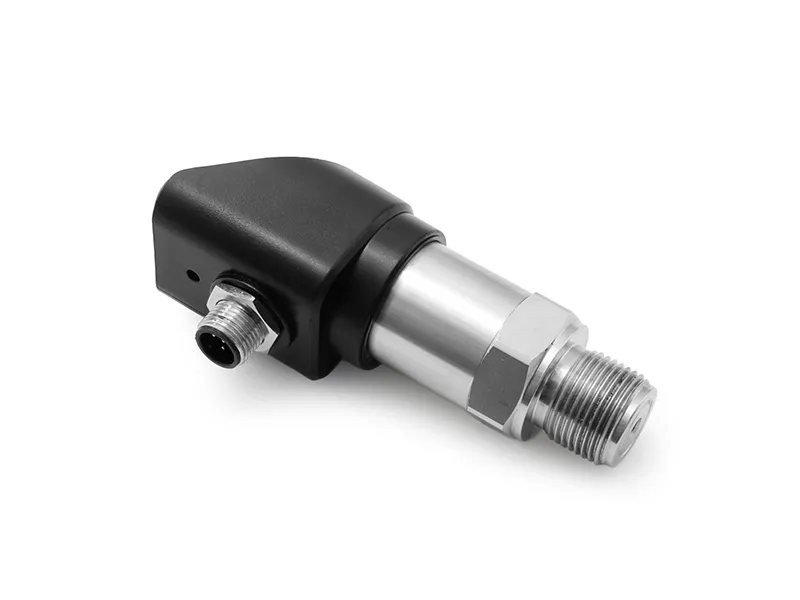

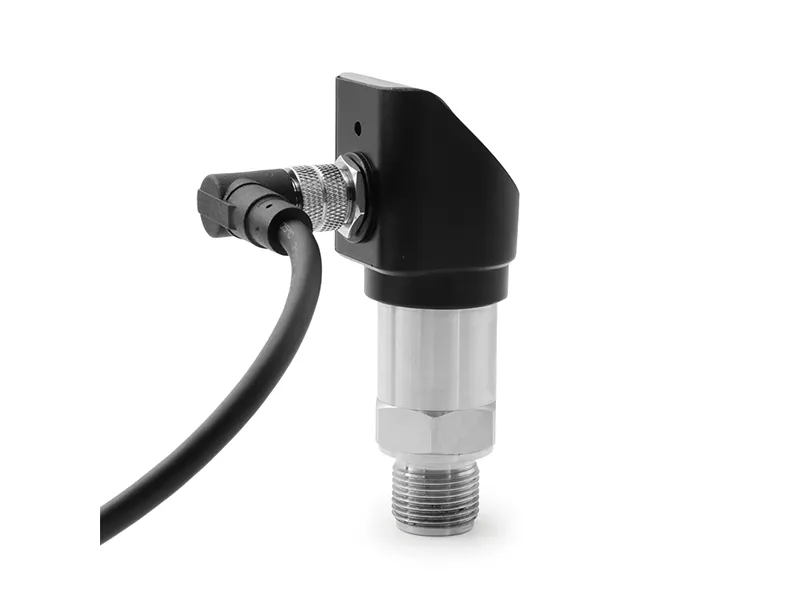

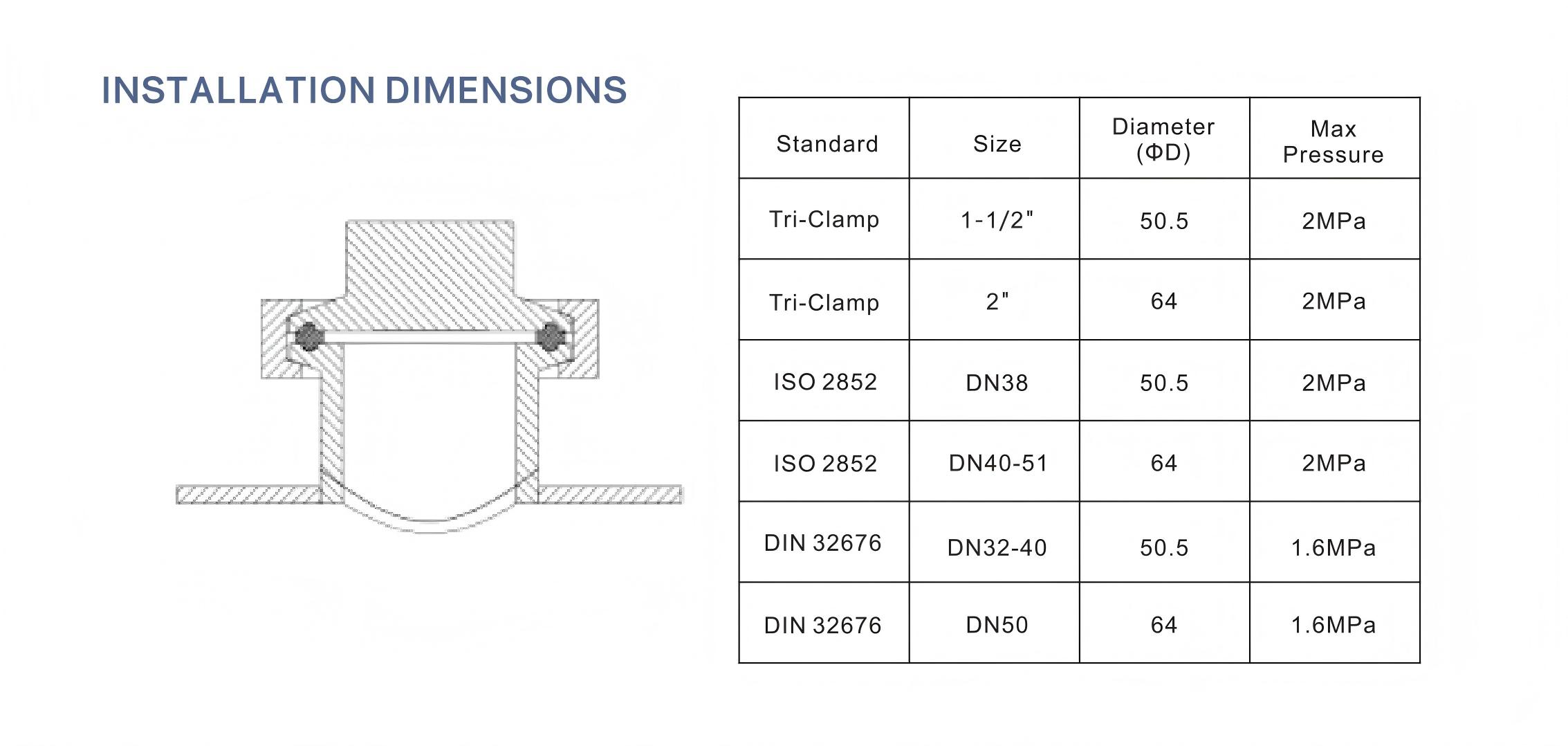

* Molteplici connessioni di processo disponibili: filettate, Tri-Clamp, ecc.
| Capacità di caricoCampo di pressione | |
| Relativa | -100kPa...0~10kPa...60MPa |
| Assoluta | 0~10kPa...10MPa |
| Sovraccarico | 1,5x fondo scala |
| Nota: massimo 2 MPa per Tri-Clamp, come da "Connessione di pressione" | |
| Compatibilità con il fluido | |
| Tipo di fluido | Liquidi e gas compatibili con i materiali bagnati |
| Uscita e alimentazione | |
Uscita e alimentazione |
4~20mADC / Vs=12~32VDC |
| 4~20mADC + 2 interruttori elettronici / Vs=12~32VDC | |
| 4~20mADC + 1 interruttore a relè / Vs=18~32VDC | |
| Prestazioni | |
| Precisione➀ | ±0,5% F.S. |
| Stabilità a lungo termine | ±0,3% F.S./anno |
| ➀Nota: La precisione è conforme a IEC60770 (non linearità, isteresi, ripetibilità) | |
| Allarme interruttore | |
| Tipo di interruttore | PNP/NPN |
| Capacità di carico | ≤300mA 24VDC |
| Durata | >1 milione di cicli |
| Allarme interruttore a relè | |
| Tipo di interruttore | Interruttore a relè |
| Capacità di carico | ≤1A DC 24VDC |
| Durata | ~100.000 cicli |
| Display LED | |
| Type | 4 cifre numeriche |
| Campo | -1999~9999 |
| Display LCD | |
| Caratteristiche | Grafico a barre analogico, visualizzazione unità di pressione |
| Campo | -1999~9999 |
| Caratteristiche di temperatura | |
| Intervallo di compensazione | 0~70°C |
| Deriva termica dello zero | ±1,0% F.S., confrontato a 25°C➁ |
| Deriva termica dello span | ±1,0% F.S., confrontato a 25°C➁ |
| Condizioni ambientali | |
| Condizioni di temperatura | Temp. ambiente: da -40 a 70°C (Display LED), da -20 a 60°C (Display LCD) |
| Temp. fluido: da -40 a 125°C | |
| Temp. stoccaggio: da -30 a 70°C | |
| Grado di protezione | IP65 |
| ②Eccezione:±2,0% F.S. per range 10 kPa, 0~60°C | |
| Componente | Materiale |
| Attacco di pressione | Acciaio inossidabile 304 |
| Acciaio inossidabile 316L | |
| Sensore | 316L |
| O-ring | NBR (da -40 a 120°C) |
| FKM (da -20 a 200°C) | |
| EPDM (da -55 a 150°C) |

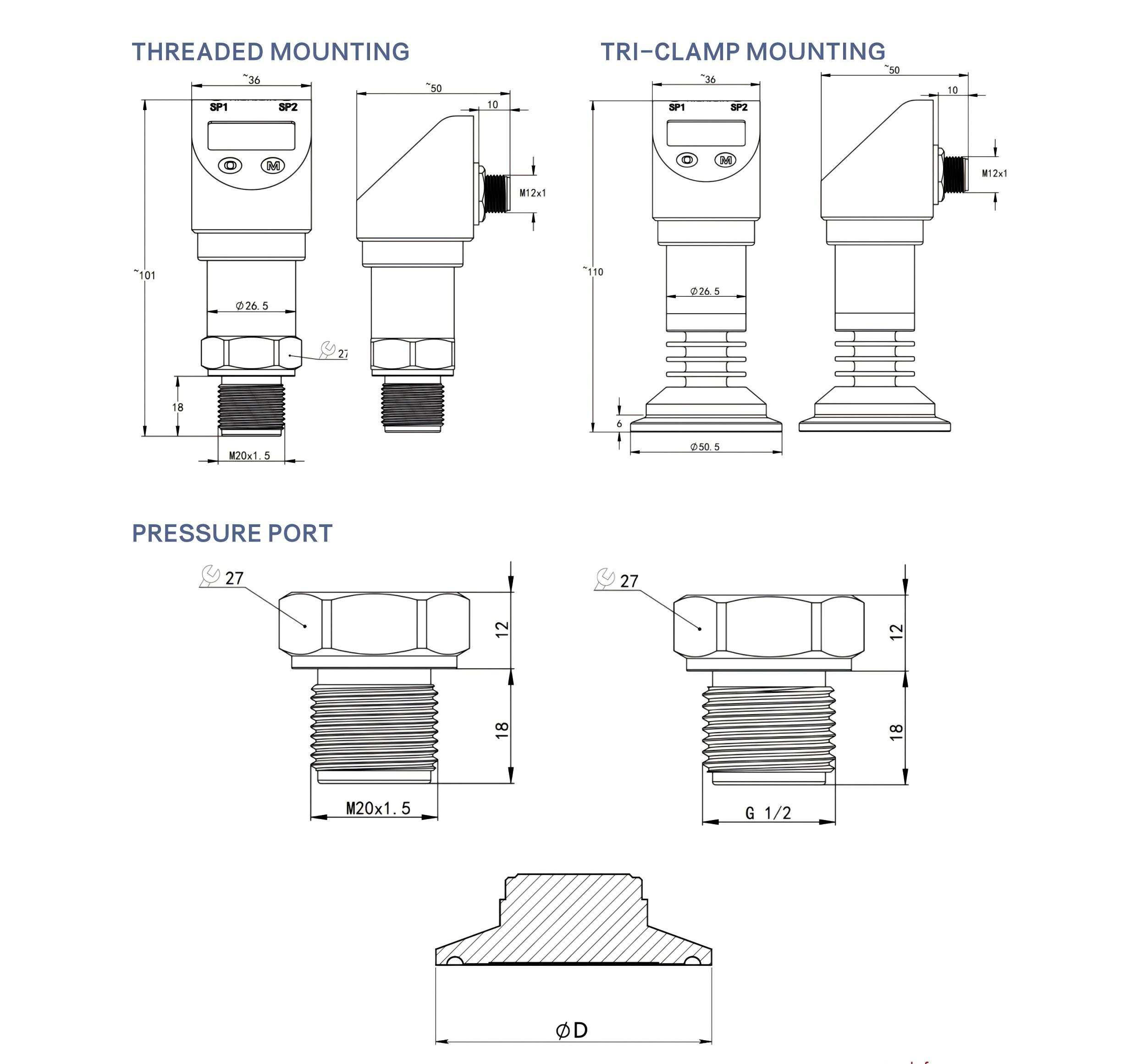

.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_02(1).jpg")
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(3).jpg"){kind=spacer}
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(1).jpg"){kind=spacer}
Display LED o LCD a 4 cifre in loco;
Supporta vari tipi di uscite di commutazione (PNP, NPN, relè);
Facile configurazione dei parametri tramite pulsanti;
Indicatori LED per il monitoraggio dello stato di commutazione;
Molteplici connessioni di processo disponibili: filettate, Tri-Clamp, ecc.
Questo dispositivo compatto LEFOO LFDS68 Pressostato Trasmettitore integra misurazione della pressione, visualizzazione, uscita e controllo.
È ampiamente utilizzato in:
Automazione industriale;
Industria petrolchimica per la protezione ambientale;
Sistemi di trattamento delle acque.
