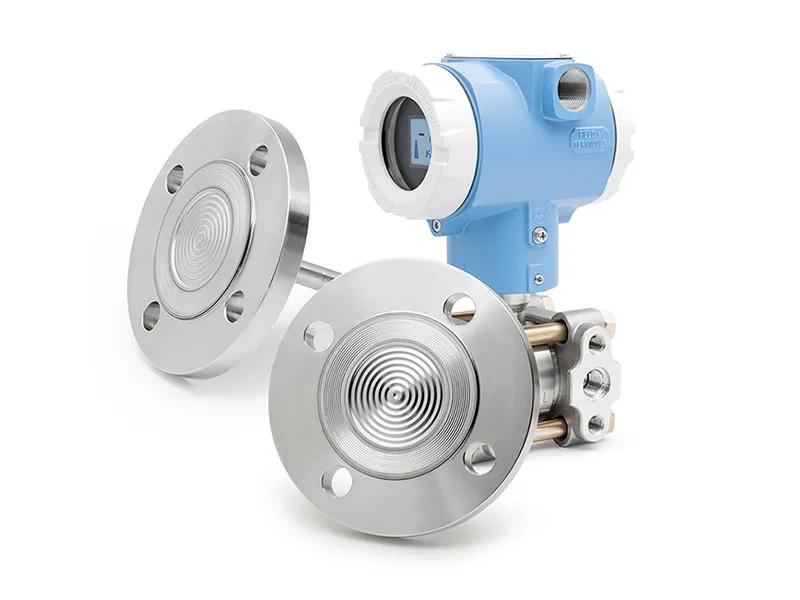

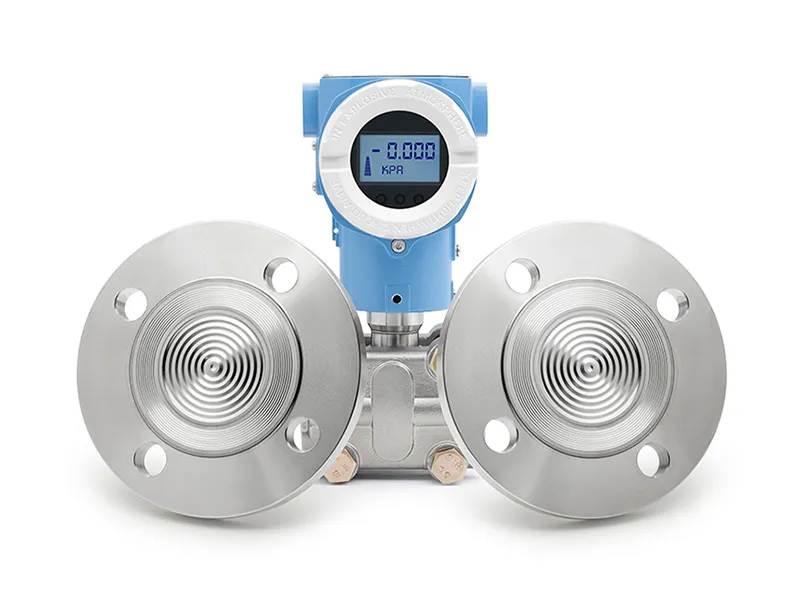

LEFOO Trasmettitore di pressione differenziale a doppia flangia in silicio monocristallino LFT720B

Name: Trasmettitore di pressione differenziale a doppia flangia in silicio monocristallino LFT720B
Brand: LEFOO INDUSTRIAL CO.,LTD.
Rating: 4.8 (50 reviews)

LFT720B Trasmettitore di pressione differenziale a doppia flangia è composto dal trasmettitore di pressione differenziale LFT710 e da una piccola flangia remota saldata con tubo capillare. Tra la flangia e il sensore, vengono utilizzati olio siliconico e altri fluidi di riempimento per trasmettere la pressione, impedendo che il fluido di processo passi attraverso il tubo di impulso, il che influirebbe sulla misura. L'impatto del passaggio del fluido di processo attraverso il tubo di impulso include cristallizzazione, solidificazione/vaporizzazione (ebollizione), condensazione/frazionamento (cambiamento severo), ecc. Il trasmettitore serve a misurare il livello, la portata e la pressione di liquidi, gas o vapore, convertendoli in un segnale di uscita 4~20 mA. Il principio di funzionamento del trasduttore di pressione differenziale a doppia flangia LFT720B è lo stesso del trasmettitore di pressione differenziale LFT710, tranne per il fatto che il percorso di trasmissione della pressione sul lato positivo è leggermente diverso: la pressione che agisce sul lato alta pressione passa prima attraverso la membrana e il fluido di riempimento della flangia remota, quindi viene trasmessa al corpo del trasmettitore tramite il tubo capillare, per raggiungere infine il lato alta pressione del sensore di misura.

Caratteristiche

* Sensore di pressione ad alta precisione con silicio monocristallino MEMS;

* Tempo di risposta rapido, alta stabilità, precisione di misura 0.075%FS;

* Fornisce modalità di comunicazione bus HART standard, perfetta funzione di autodiagnosi e comunicazione remota;

* Comoda funzione di calibrazione del loop di corrente in loco;

* Funzione di azzeramento locale, impostazione e regolazione locale del punto zero e del punto fondo scala;

* Varie opzioni di connessione al processo disponibili in base alle esigenze;

* Display LCD ad alta luminosità con retroilluminazione, schermo locale reversibile.

GET_A_QUOTE PDF_DOWNLOAD

Trasmettitore

Pompa

Specifica
Caratteristiche
Applicazioni

Specifiche del trasmettitore di pressione differenziale a doppia flangia in silicio monocristallino LFT720B

Parametri tecnici

Campo di misura	40 kPa, 250 kPa, 1 MPa, 3 MPa
Precisione	±0,075% F.S.
Stabilità	±0,2% del limite superiore del campo di misura
Temperatura di esercizio	-20~70 °C con display
Temperatura di stoccaggio	-40~85 °C
Fluido da misurare	Gas, liquido
Materiale della membrana	316L, Hastelloy C, tantalio, altri

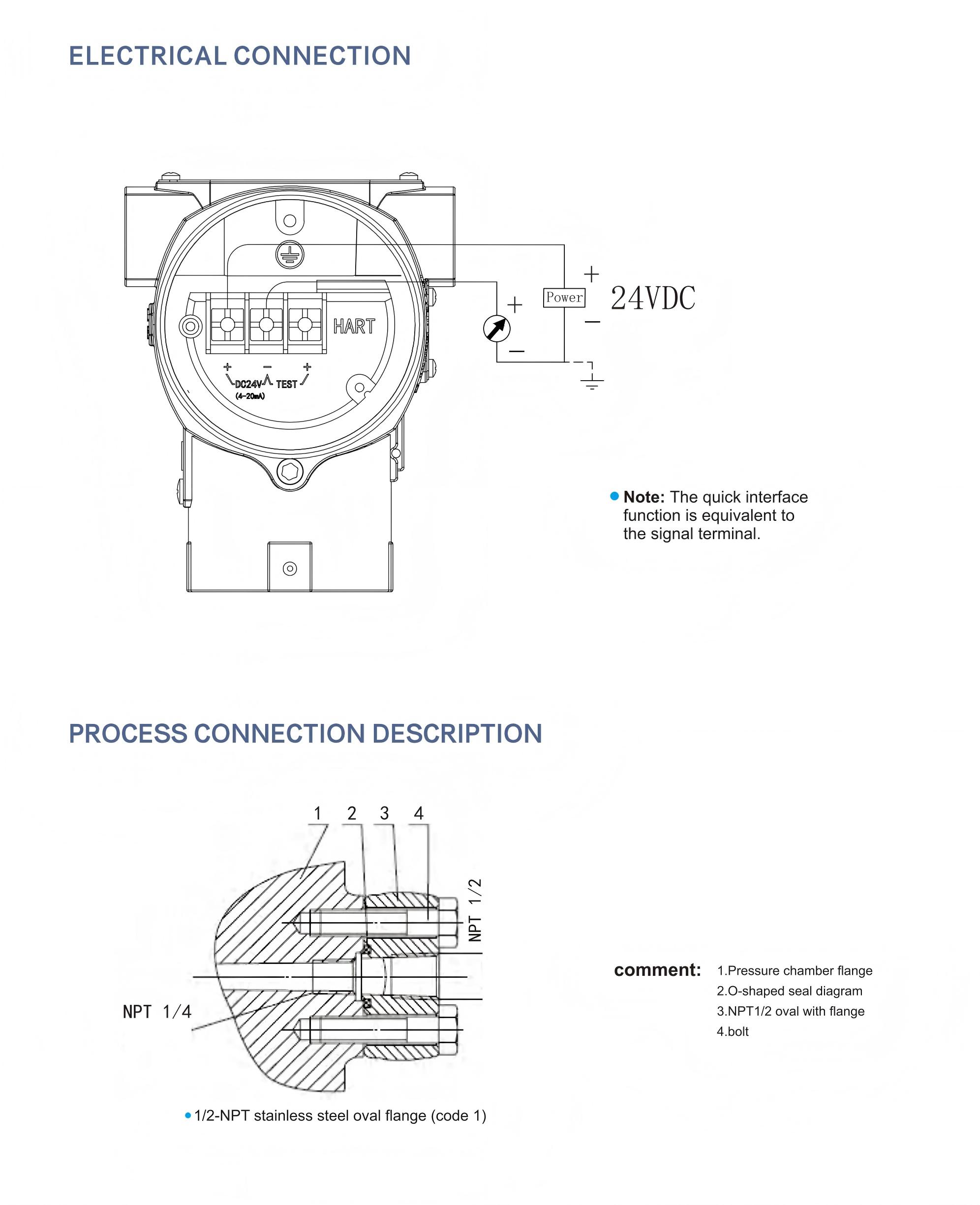

Prestazioni elettriche	a 2 fili
Segnale di uscita	4~20 mA	4~20 mA HART
Alimentazione	12~36 VDC	12~36 VDC
Connessione elettrica	Cavo di uscita stagno M20×1,5, cavo di uscita stagno NPT 1/2
Grado di protezione della custodia	IP65
Attacco di pressione	Serie flangia PN, serie flangia class, altro
Tipo di pressione	Pressione relativa G
Certificazioni	Exd IIC T6, CE





Caratteristiche del trasmettitore di pressione differenziale a silicio monocristallino montato a doppia flangia LFT720B

Sensore di pressione ad alta precisione che utilizza silicio monocristallino MEMS;
Tempo di risposta rapido, elevata stabilità, precisione di misura 0.075%FS;
Fornisce modalità di comunicazione bus HART standard, funzioni perfette di autodiagnosi e comunicazione remota;
Comoda funzione di calibrazione del loop di corrente in loco;
Funzione di azzeramento locale, funzione di impostazione e regolazione dello zero e del fondo scala locali;
Varie opzioni di connessione di processo disponibili in base ai requisiti;
Display LCD ad alta luminosità con retroilluminazione, display locale reversibile.

Applicazioni del trasmettitore di pressione differenziale a montaggio su doppia flangia in silicio monocristallino LFT720B

Progettato per acqua e gas ad alto rischio
Monitoraggio del livello di misurazione del flusso
Pressione differenziale di filtri o pompe
Monitoraggio critico dei processi
Livello serbatoio chiuso, densità, stato del filtro
